Overall Performance
전체 Cluster의 성능을 리소스 종류별(Pools · Hosts · OSDs · Images)로 나눠 실시간 모니터링하는 화면입니다.
- 진입 경로: Storage Admin › Monitoring › Overall performance
- 기간: 30m · 1h · 6h · 12h · 24h 또는 Period로 직접 지정

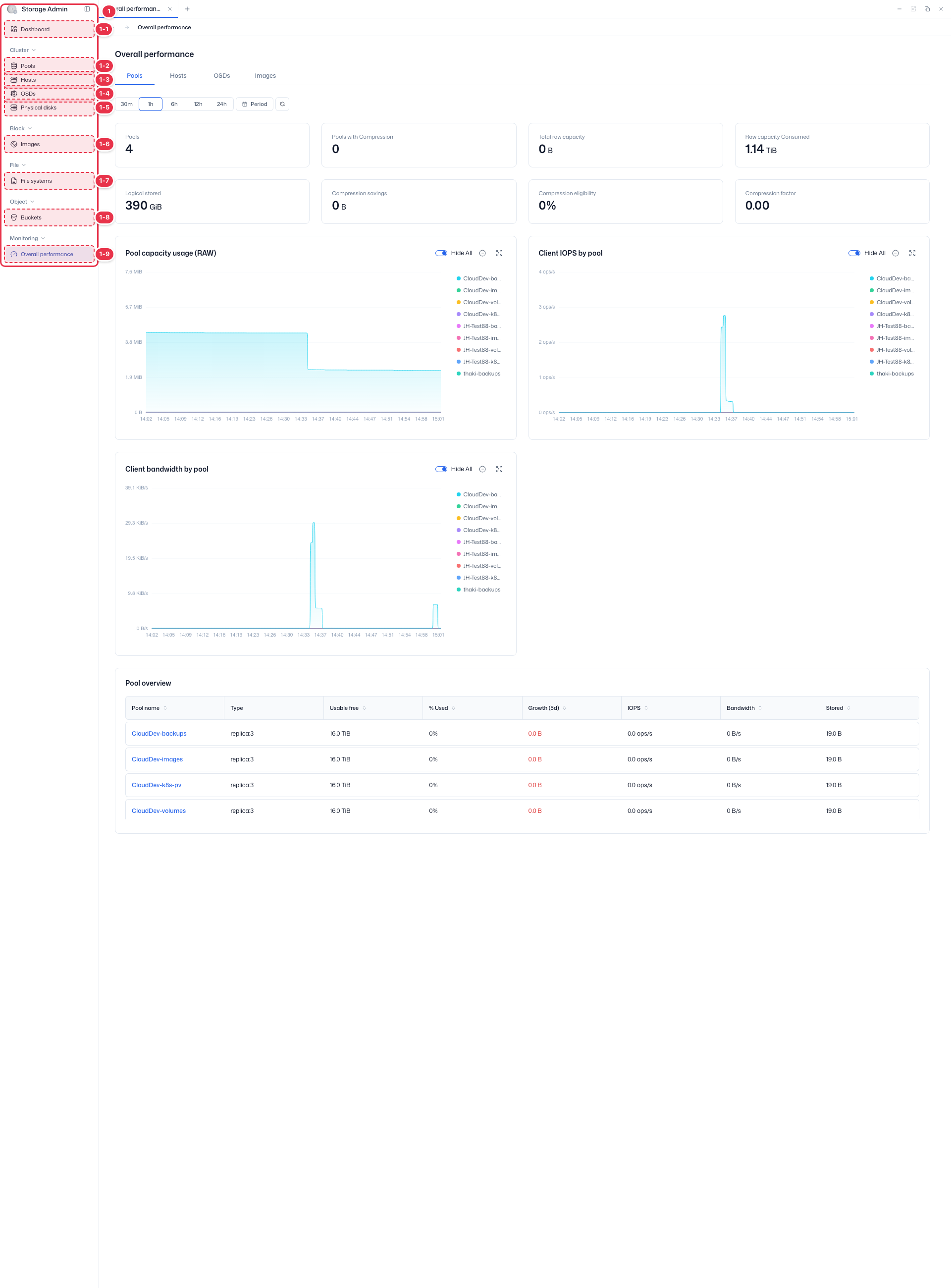

사이드바 (SNB)
좌측 사이드바에서 Storage Admin의 각 화면(Cluster·Block·File·Object·Monitoring)으로 이동합니다.
| 번호 | 기능 | 항목 | 설명 |
|---|---|---|---|
| 1-1 | Dashboard | Dashboard | · Inventory·Capacity·Cluster utilization 요약. |
| 1-2 | Pools | Pools | · Ceph 스토리지 풀·PG 조회. |
| 1-3 | Hosts | Hosts | · 스토리지 노드 하드웨어·OSD 구성. |
| 1-4 | OSDs | OSDs | · Object Storage Daemon 상태·용량. |
| 1-5 | Physical disks | Physical disks | · 물리 디스크 조회·Identify. |
| 1-6 | Images | Images | · RBD 블록 이미지. |
| 1-7 | File systems | File systems | · CephFS 파일 시스템. |
| 1-8 | Buckets | Buckets | · 시스템 전체 S3 버킷. |
| 1-9 | Overall performance | Overall performance | · Pools·OSDs·Hosts·Images 성능 지표. |

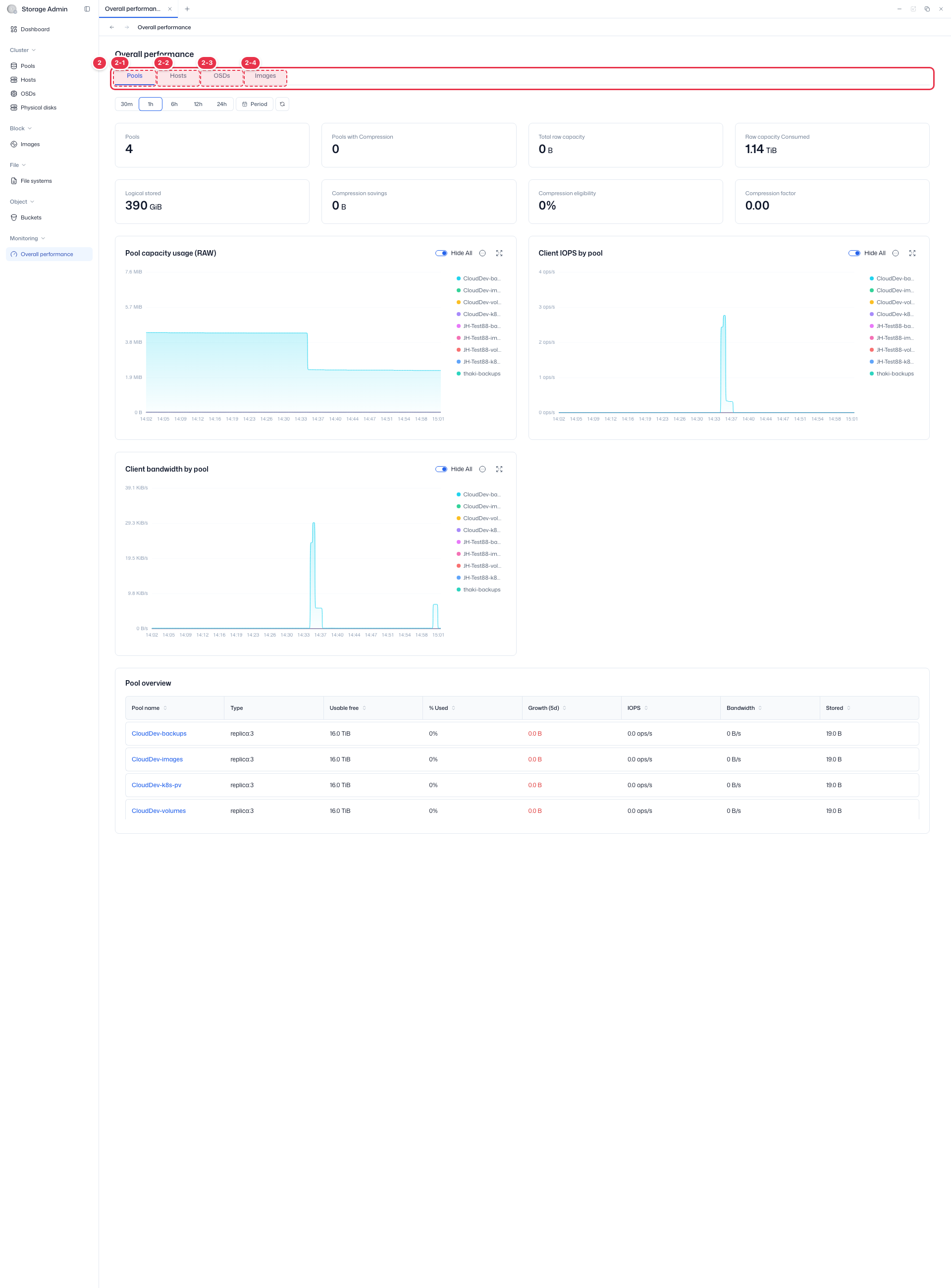

탭
성능을 리소스 종류별로 나눠 보는 4개 탭.
| 번호 | 기능 | 항목 | 설명 |
|---|---|---|---|
| 2-1 | Pools | Pools | · 풀별 용량·IOPS·대역폭·압축 지표. |
| 2-2 | Hosts | Hosts | · 호스트별 성능 지표. |
| 2-3 | OSDs | OSDs | · OSD별 성능 지표. |
| 2-4 | Images | Images | · 이미지별 성능 지표. |

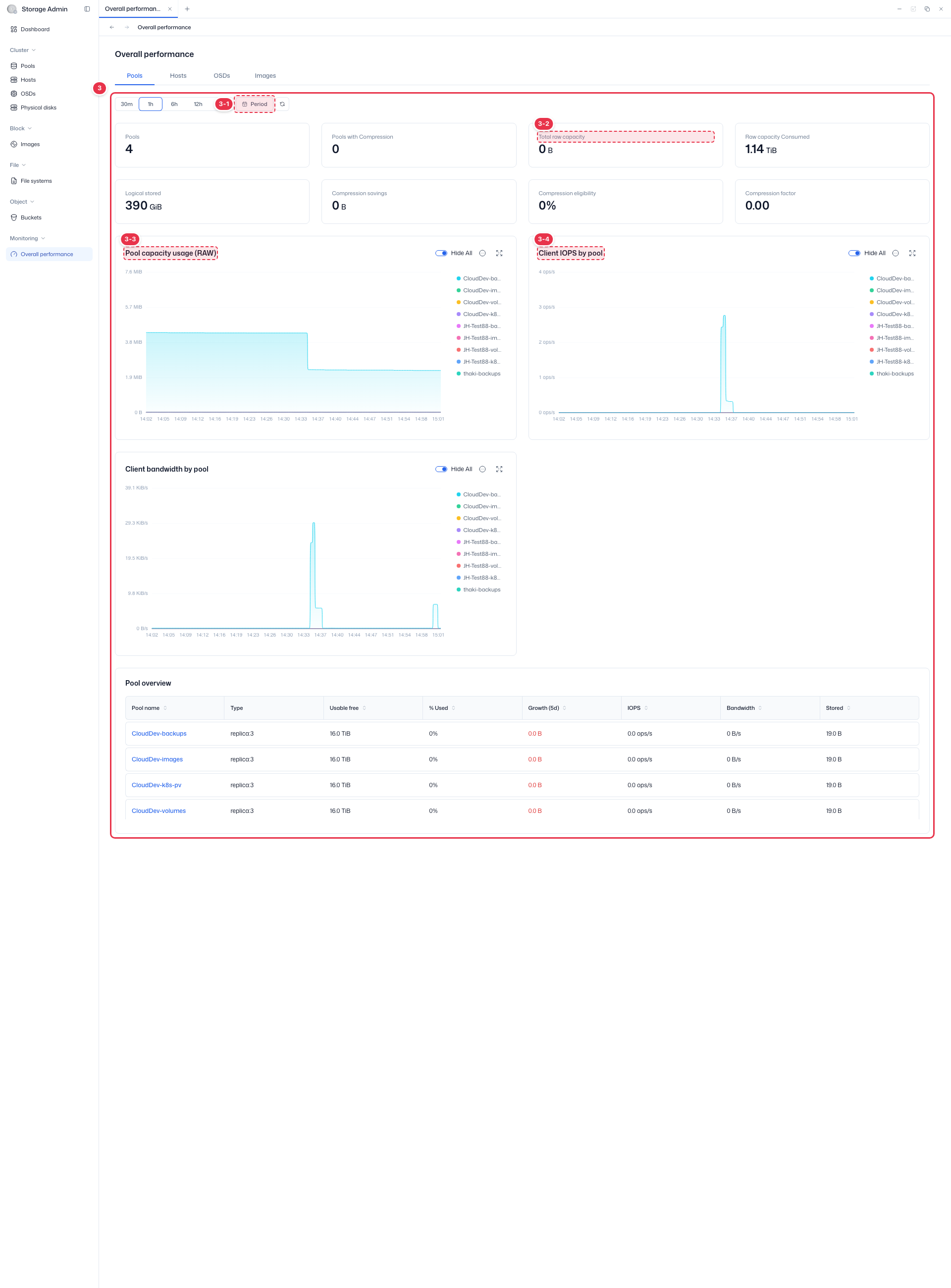

요약 · 성능 차트 (Pools 탭)
선택 기간의 요약 카드와 성능 차트를 보여줍니다(Pools 탭 예시).
| 번호 | 기능 | 항목 | 설명 |
|---|---|---|---|
| 3-1 | 기간 선택 | 30m~24h · Period | · 성능 집계 기간 선택. |
| 3-2 | 요약 카드 | Total raw capacity 등 | · Pools 수·압축·RAW 용량·Logical stored 등 요약 카드. |
| 3-3 | 용량 차트 | Pool capacity usage (RAW) | · 풀별 RAW 용량 사용 추이. |
| 3-4 | IOPS 차트 | Client IOPS by pool | · 풀별 클라이언트 IOPS 추이. |

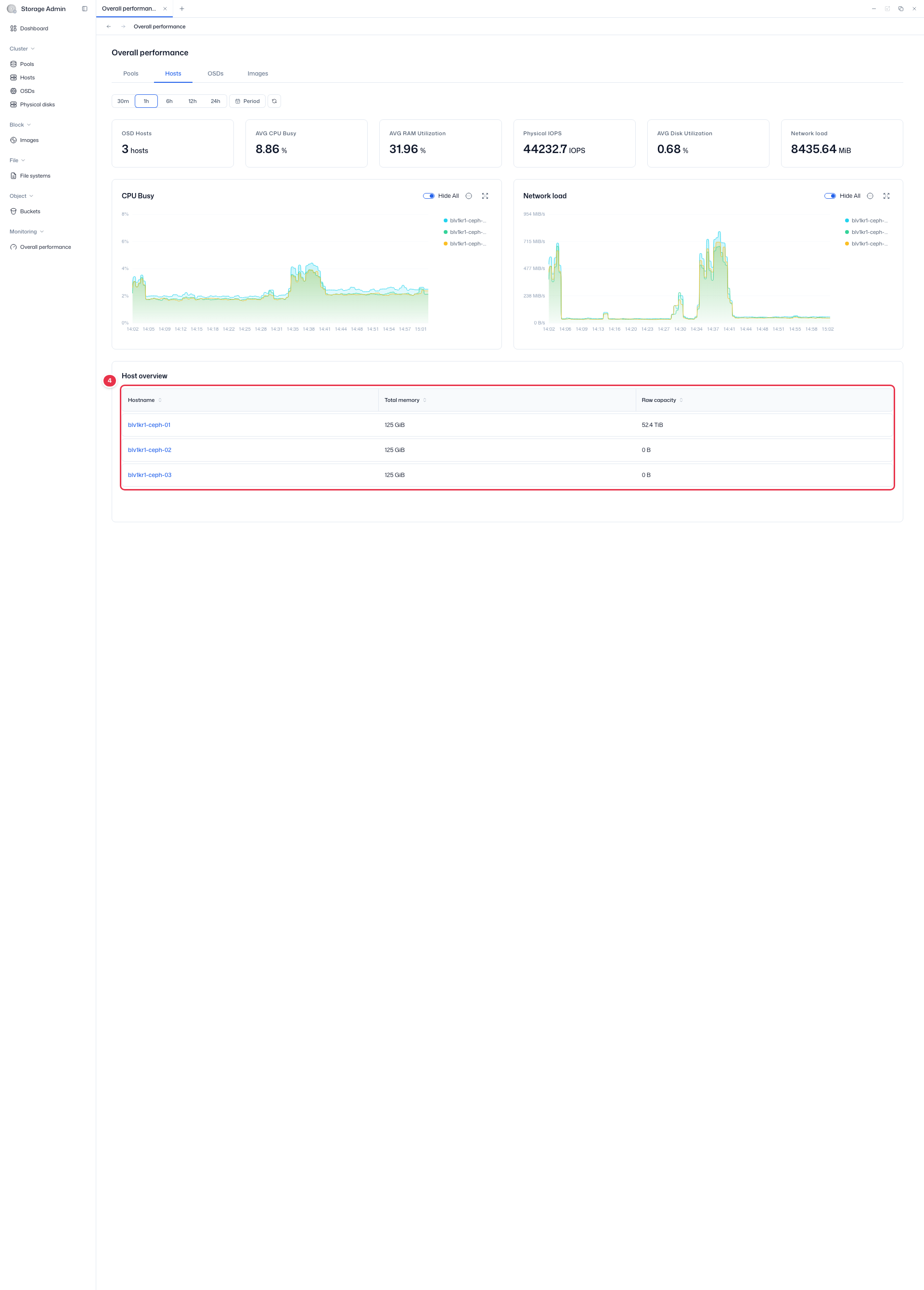

Hosts 탭
카드: OSD Hosts · AVG CPU Busy · AVG RAM Utilization · Physical IOPS · AVG Disk Utilization · Network load. 차트: CPU Busy · Network load. 하단 Host overview 표(Hostname · Total memory · Raw capacity).

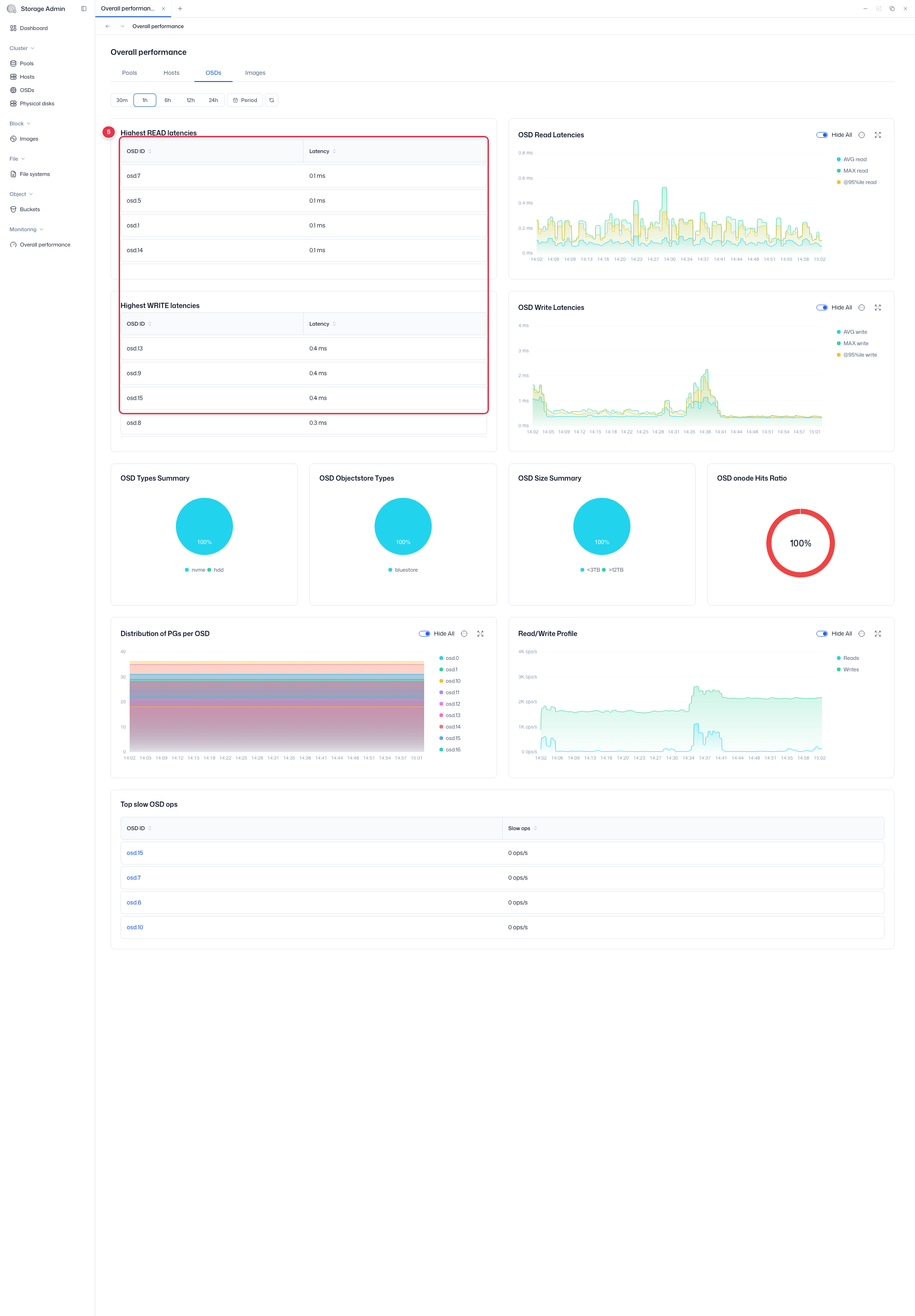

OSDs 탭
Highest READ latencies · Highest WRITE latencies 표(OSD ID · Latency)와 OSD Read Latencies · OSD Write Latencies 차트(AVG/MAX/95%ile).

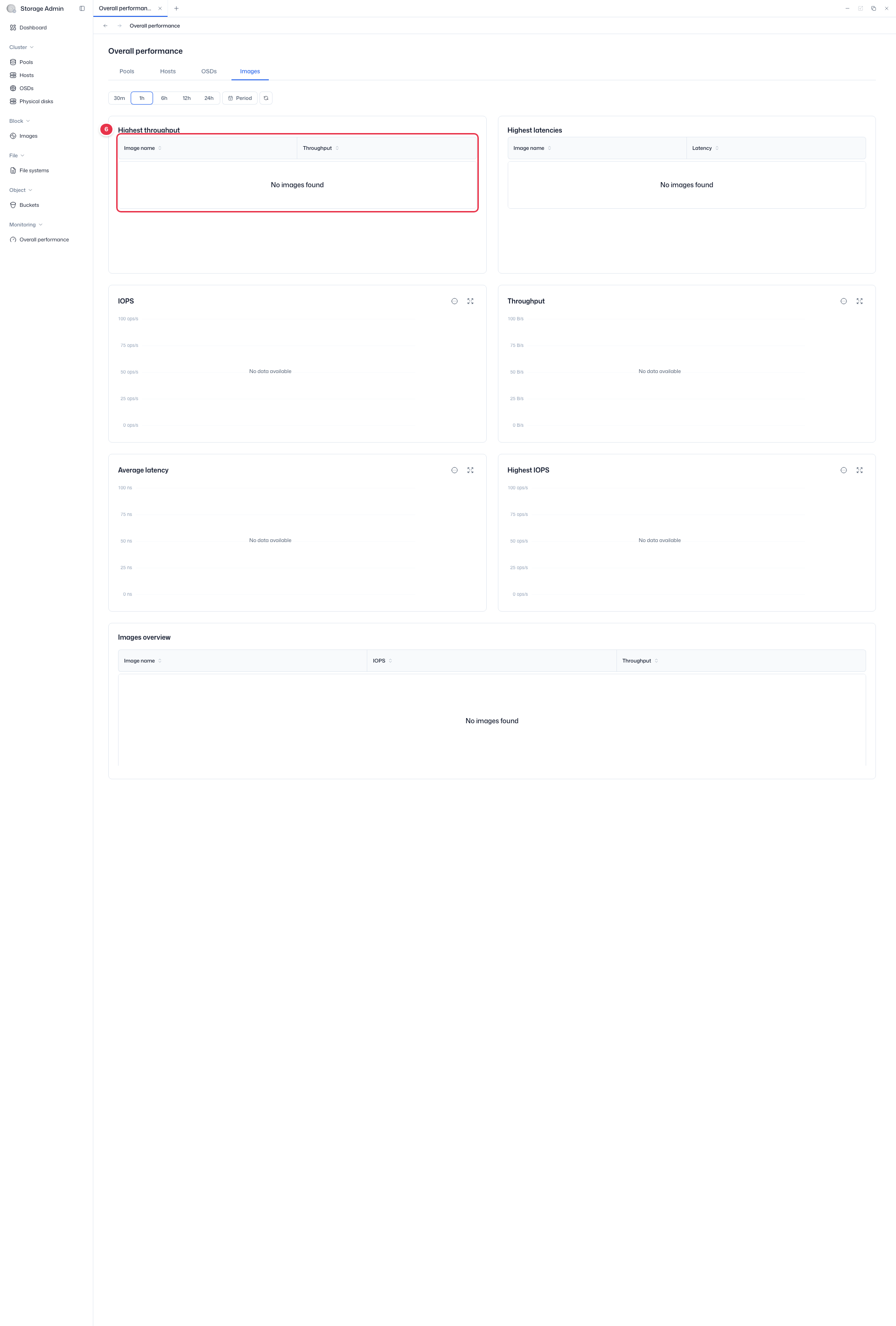

Images 탭
Highest throughput · Highest latencies 표(Image name · Throughput/Latency)와 이미지별 IOPS · Throughput · Average Latency 차트.
탭별 구성
각 탭은 요약 카드 + 성능 차트 + Overview 테이블로 구성됩니다. 차트는 선택 기간 기준 시계열이며, 우측 상단 아이콘으로 확대·데이터 조회·CSV 다운로드를 할 수 있습니다.
Pools 탭
- 카드: Pools · Pools with Compression · Total raw capacity · Raw capacity Consumed · Logical stored · Compression Savings · Compression Eligibility · Compression Factor
- 차트: Pool capacity usage (RAW) · Client IOPS by pool · Client bandwidth by pool
- Pool Overview: Pool 이름 클릭 → Pool Detail로 이동
Hosts 탭
- 카드: OSD Hosts · AVG CPU Busy · AVG RAM Utilization · Physical IOPS · AVG Disk Utilization · Network load
- 차트: CPU Busy · Network load
- Host overview: Hostname · Total memory · Raw capacity (Hostname 클릭 → Host Detail)
OSDs 탭
- 표: Highest READ latencies · Highest WRITE latencies (OSD ID · Latency)
- 차트: OSD Read Latencies · OSD Write Latencies (AVG · MAX · 95%ile)
Images 탭
- 표: Highest throughput · Highest latencies (Image name · Throughput/Latency)
- 차트: 이미지별 IOPS · Throughput · Average Latency
